Afbeelding

Zo, toch maar weer even een doos open getrokken.
Wat wordt het deze ronde?
Het wordt een 2 motorig nachtjagertje van de firma Nakajima B.V. en nu willen jullie natuurlijk dat ik het één en ander ga vertellen over deze kist...


Vooruit dan maar............. :asleep:

De ontwikkeling van de Gekko is in 1938 begonnen door de ontwikkeling van de Type 13-Shi twin-engine land based fighter, (J1N1), welke 2 Nakajima Sakae motoren van 1000pk per stuk had. Oorspronkelijk ontworpen als een escort jager voor langeafstands bommewerpers, werdt het toestel wegens onvoldoende wendbaarheid en gevechts capaciteiten afgewezen en werdt het toestel herontworpen als vanaf land opererend verkenningstoestel (J1N1-R).
De Type 13-Shi was bewapend met 2 geschutskoepels, maar omdat de besturing van deze koepels nogal onbetrouwbaar bleek is hier gauw vanaf gestapt.

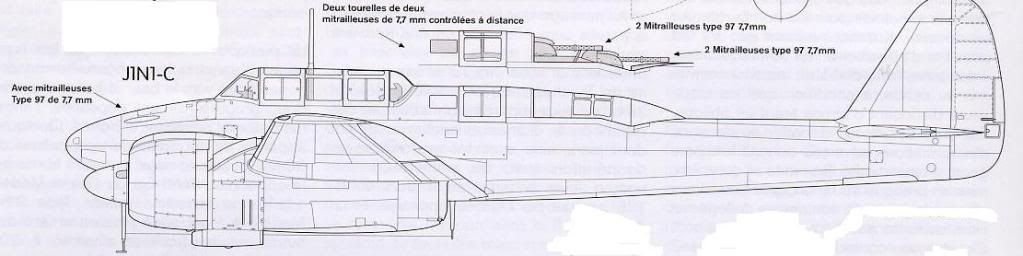

Type 13:
Afbeelding
Omdat de U.S. bommenwerpers behoorlijke schade aanrichtten tijdens de nachtelijke aanvallen, was de Japanse marine wanhopig opzoek naar een toestel die als tegenantwoord kon dienen. In Mei 1943 hadden 2 J1N1-R's uitgerust met hellende kanonnen die zowel omhoog als omlaag waren gericht (vergelijkbaar met de Duitse Schräge Musik, al hebben de Japanse en Duitse engineers vreemd genoeg geen invloed op elkaar gehad :geek: ) 2 B-17's met succes neergehaald. Na dit succes had de IJN een programma opgestart om meer J1N1-R's uit te rusten met 2 paar 20 mm kanonnen die met 30 graden omhoog en omlaag waren gericht. Dit toestel werdt de J1N1-S Gekko (maanlicht) genoemd.
J1N1-S:
Afbeelding
Na een hoop succesvolle missies is de middenromp herontworpen zodat deze airodynamischer zou zijn en de naar onder gerichte kanonnen verwijderd:
Afbeelding
Afbeelding
Een verdere verbetering die in de zomer van 1944 was gemaakt was een extra omhooggericht 20mm kanon die achter de originele 2 was geplaatst. Deze aanpassing leidde tot de J1N1-Sa.
J1N1-Sa:
Afbeelding
Latere J1N1-Sa modellen werden ook voorzien van individuele uitlaten, ten opzichte van de collectieve uitlaten van de eerdere series.
Deze aanpassing resulteerde in minder uitlaatvlammen en meer stuwkracht (wat blijkbaar erg meetelde...).
Deze late versie is de gene die ik maak, maar deze kit heeft ook de basisonderdelen om de eerdere series te bouwen, maar daar kom ik later nog op terug.
Sommige late Gekko's werden ook uitgerust met een FD-2 radar systeem met de karakteristieke antennes op de neus (die optie is er bij mij ook, en de antennes gaan er waarschijnlijk ook op komen).
Na alle successen in de Pacific werden deze toestellen voor de rest van de oorlog ingezen om het Keizerrijk Japan te verdedigen tegen de B17's, en B29's.

Welnu, dan nu de kit zelf.
De doos:
Afbeelding

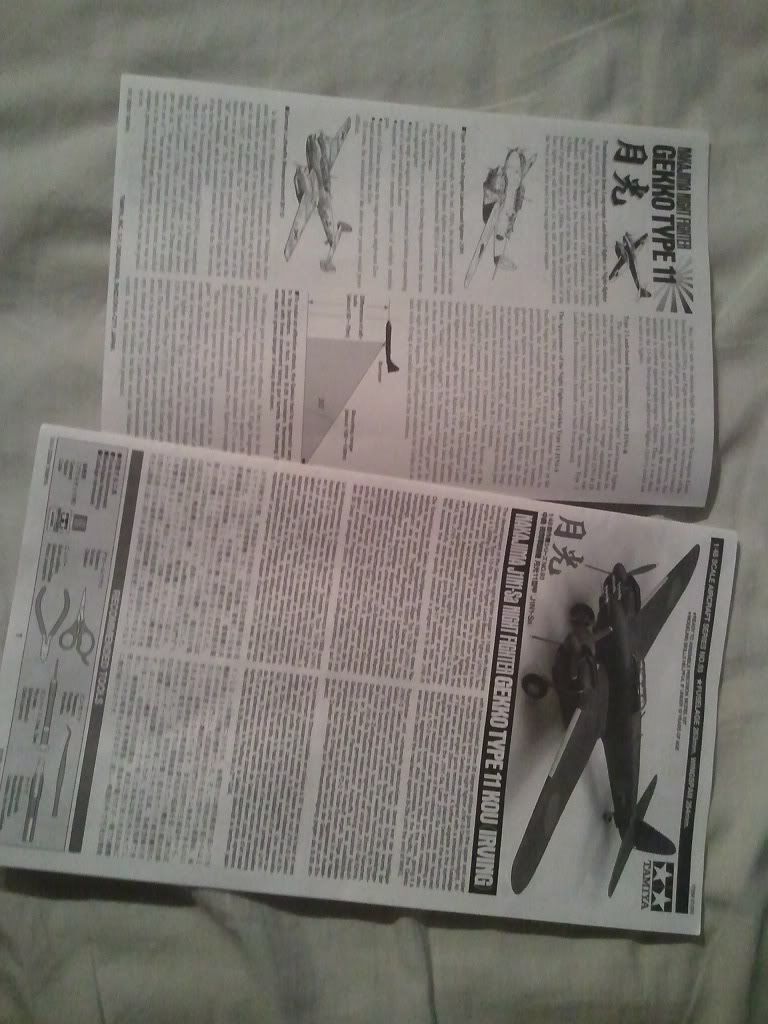

De boekjes:
Afbeelding
De bovenste is een boekje met wat extra info, het onderste het o zo handige bouwboekje.

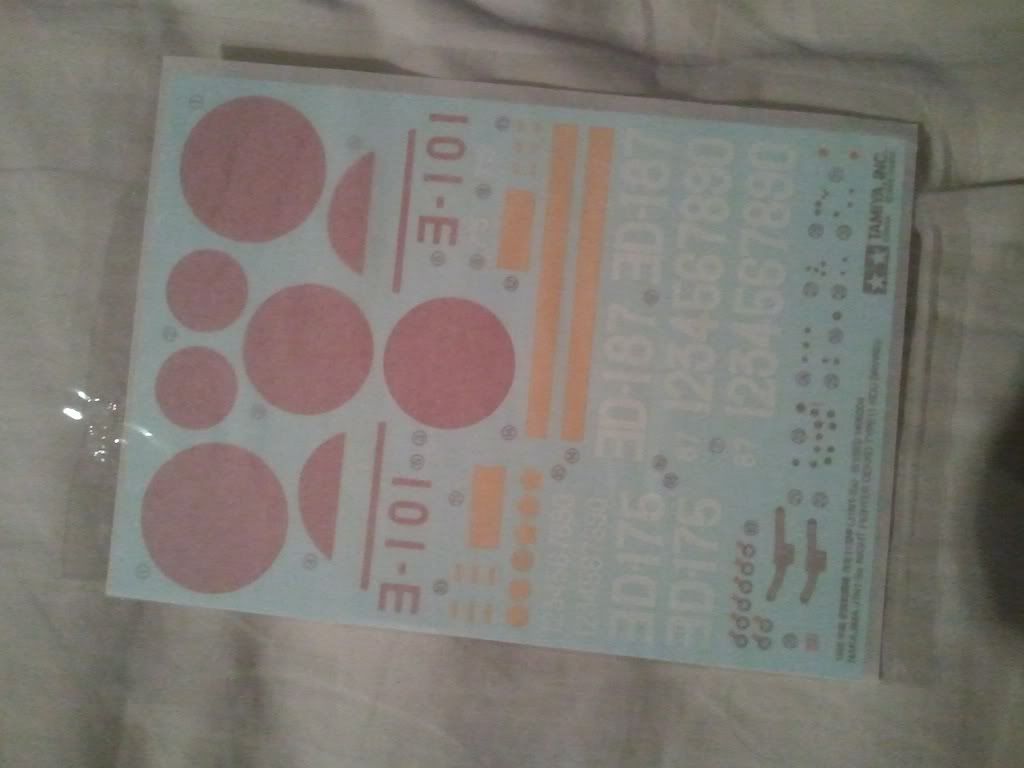

De decals:
Afbeelding

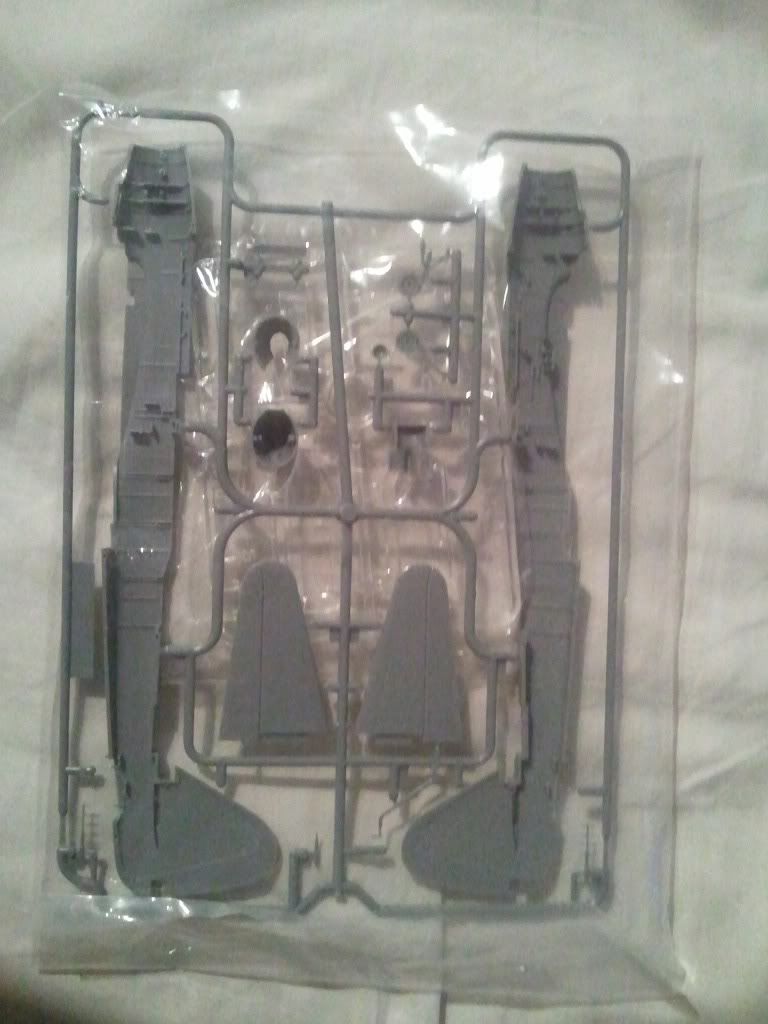

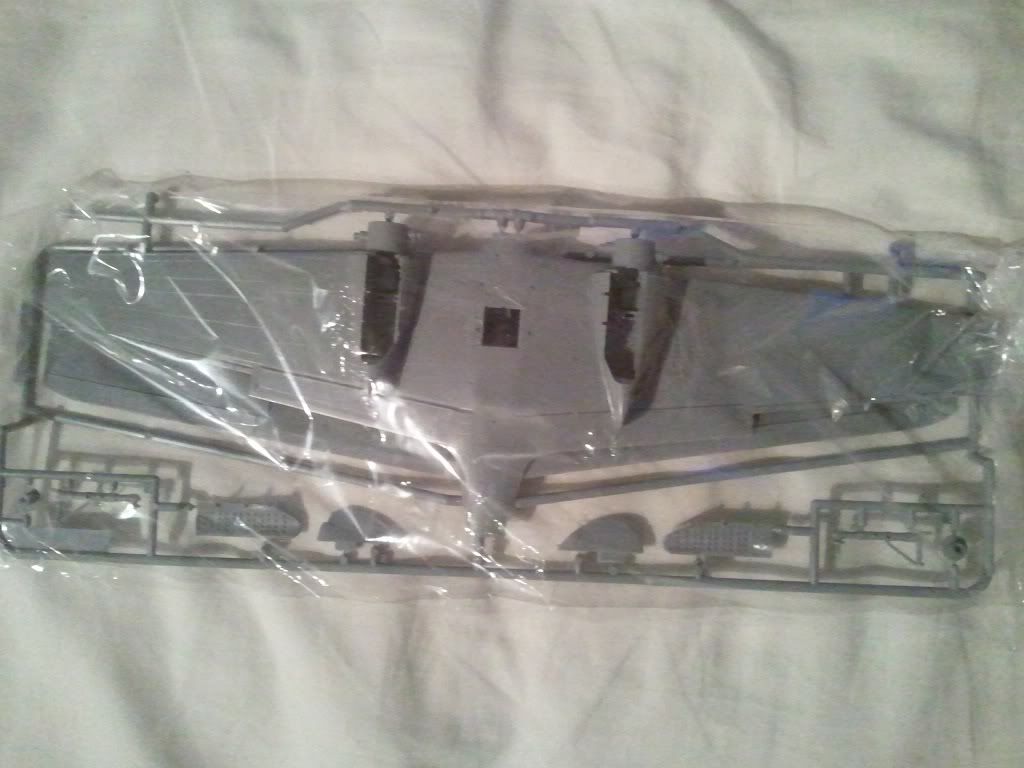

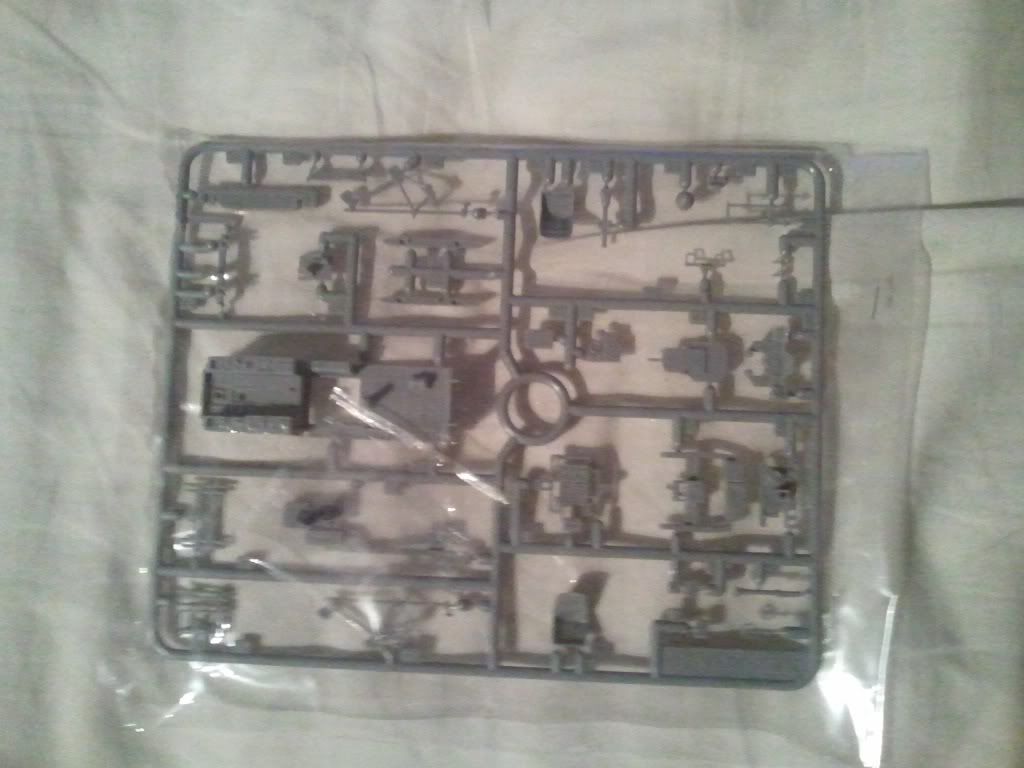

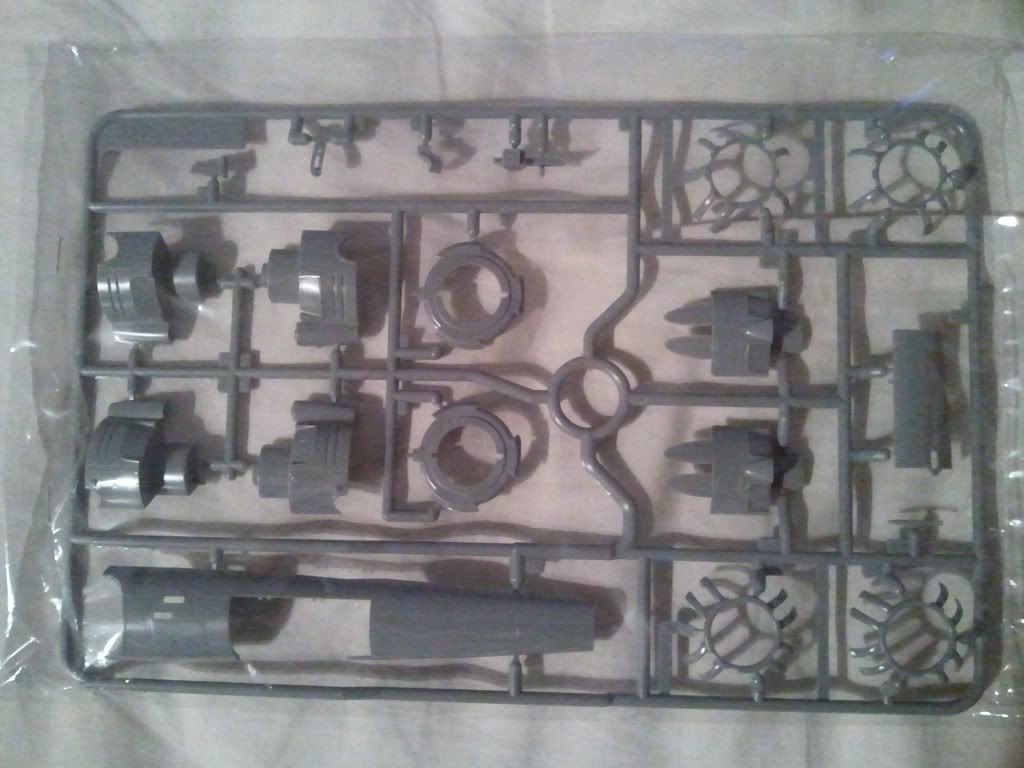

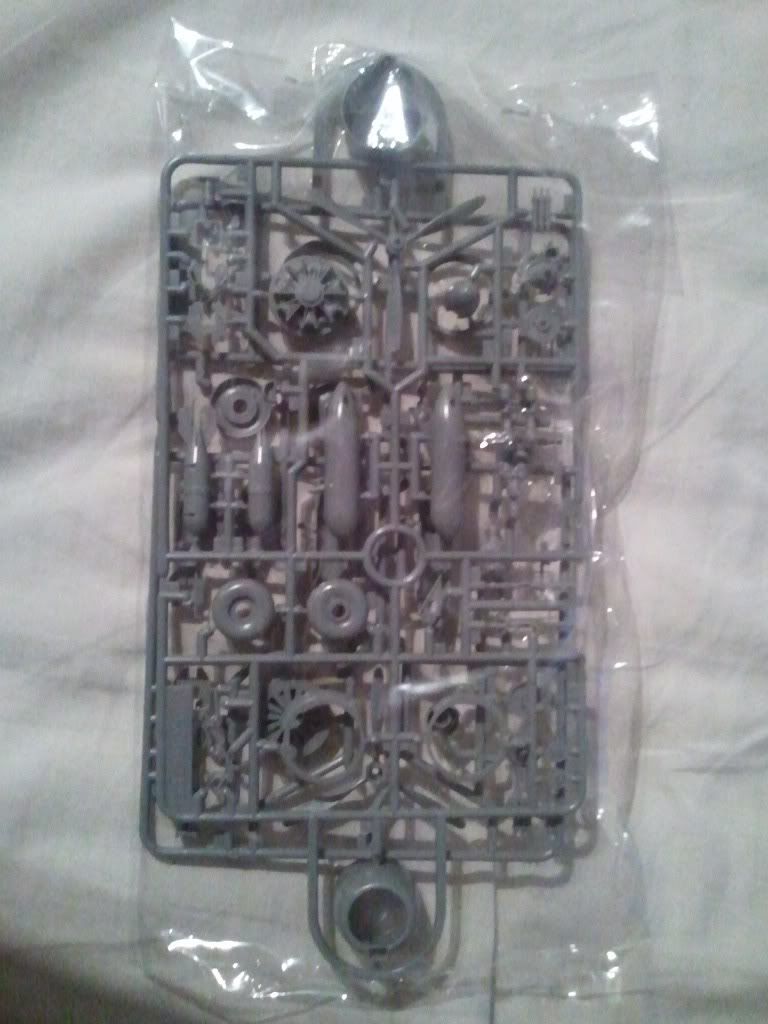

De sproetjes:
Afbeelding

Afbeelding

Afbeelding

Afbeelding

Afbeelding

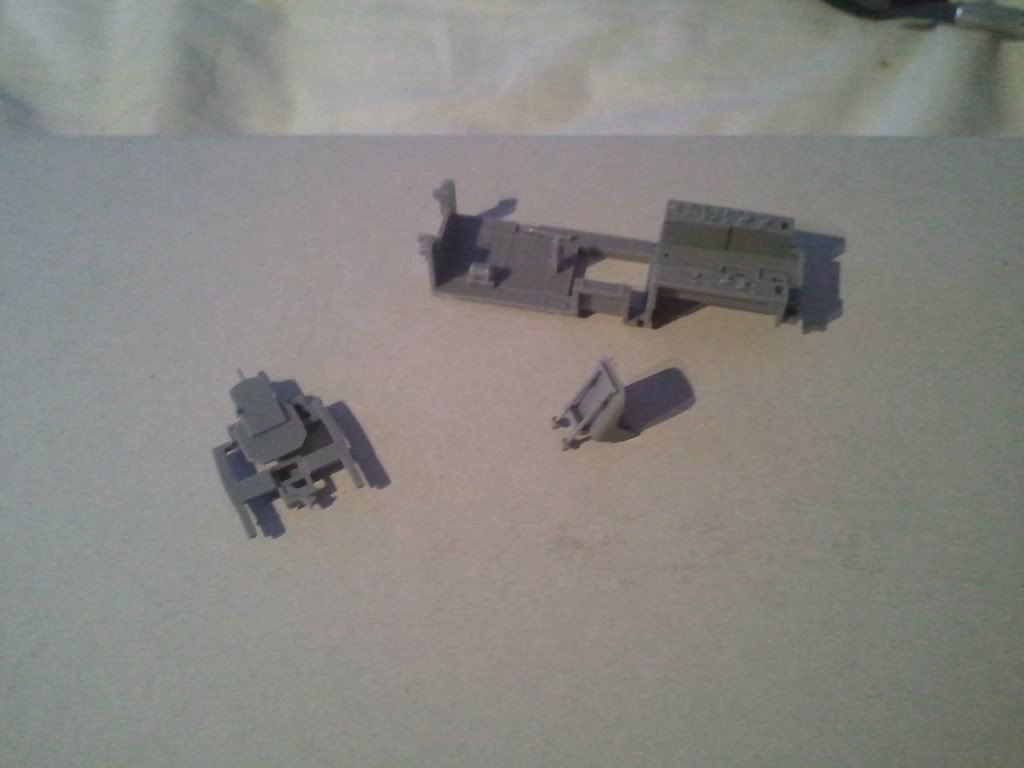

En we zijn alvast begonnen met de bouw van het een en ander:
Afbeelding

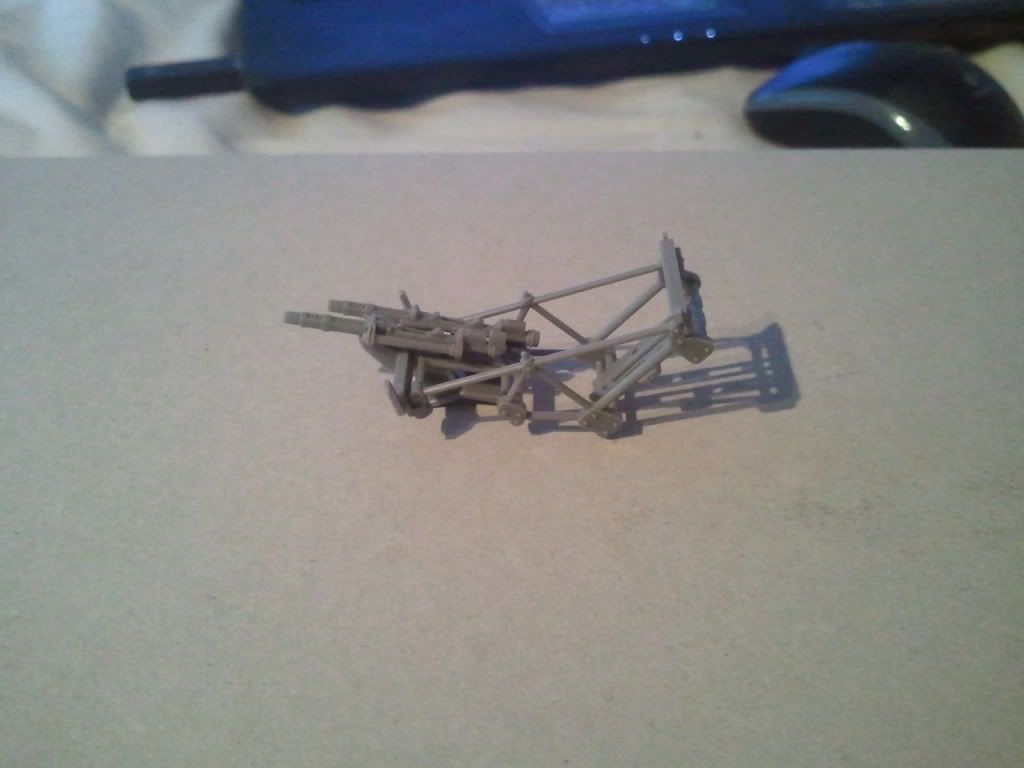

Hier zien jullie het rek met alvast 2 van de 3 omhooggerichte 20mm kanonnen (er komen nog lopen op, maar die moeten door de romp heen, dus die komen later):
Afbeelding

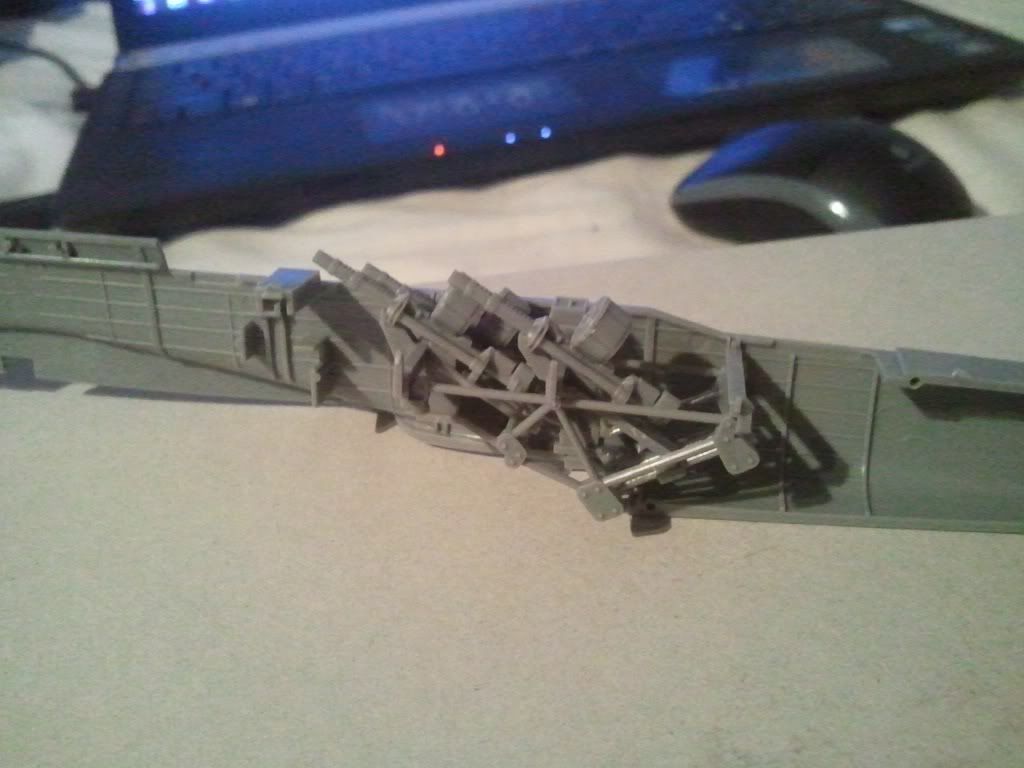

En zo zou dat eruit zien in de romp:
Afbeelding

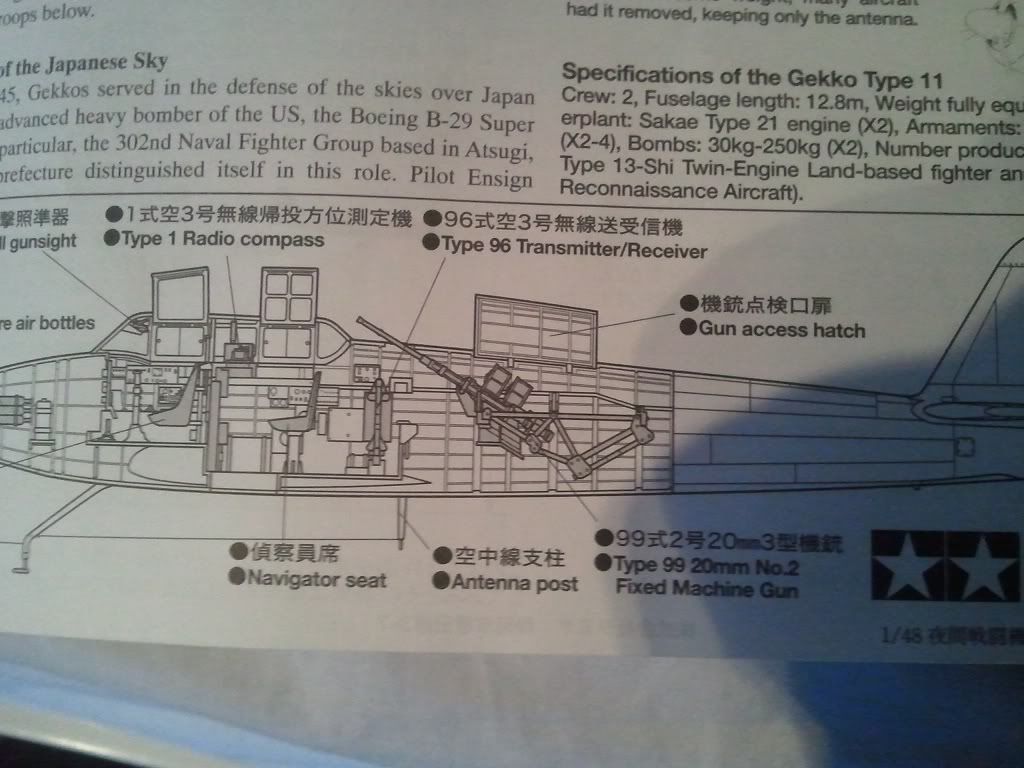

Zoals het in een J1N1-S zat:
Afbeelding

Omdat dit 'rek' gemaakt was voor 2 naar boven gerichte en 2 naar onder gerichte 20mm kanonnen, en de J1N1-Sa 3 naar boven gerichte 20mm kanonnen heeft en geen naar onder gerichte, moest het rek iets aangepast worden...
In dit geval is er een extra 'beugel' gemaakt om het derde kanon op te monteren:
Afbeelding

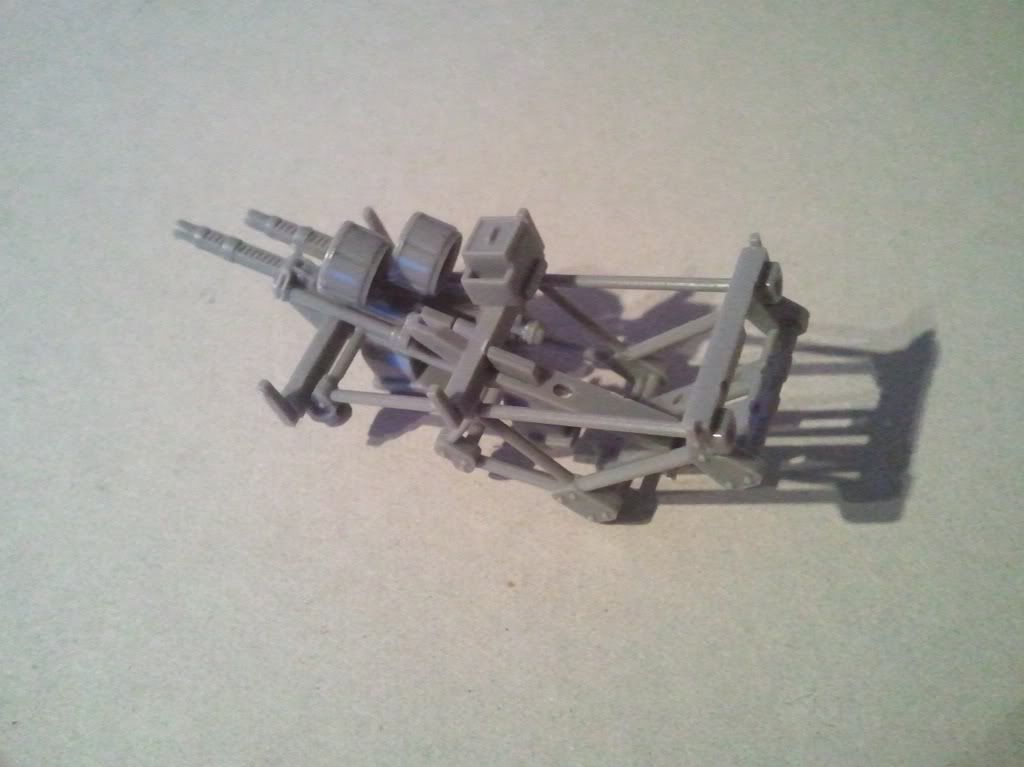

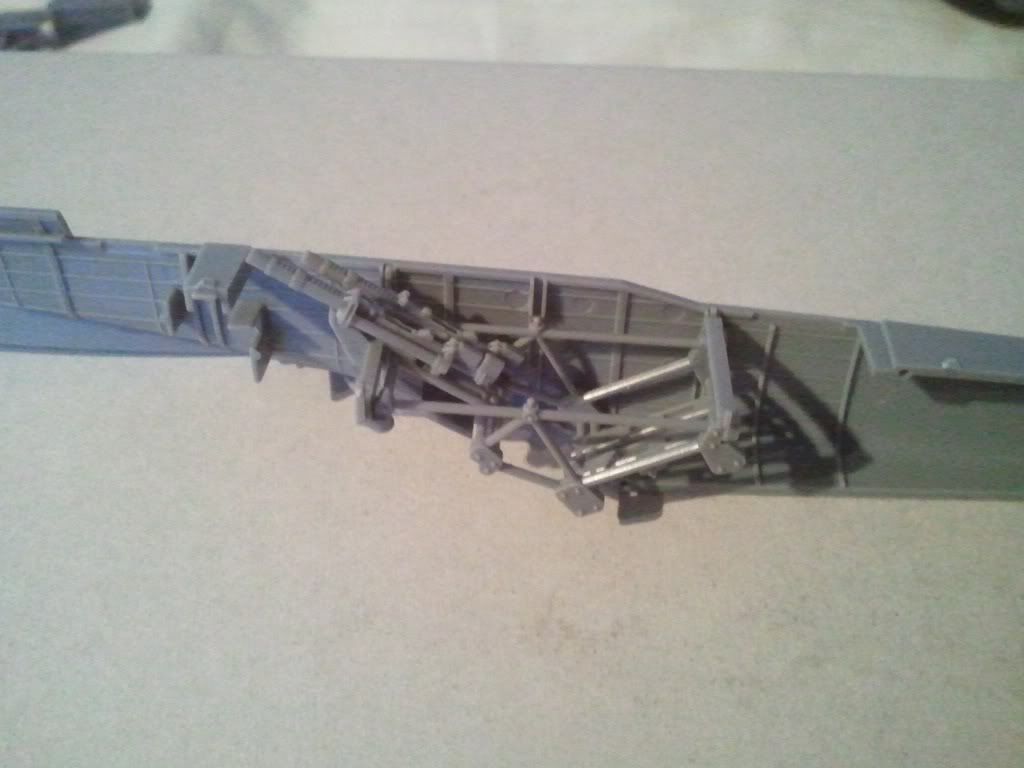

3de kanon erbij inc. de trommels:
Afbeelding
Afbeelding
Ik had alleen een klein foutje gemaakt...
Het vierkante kistje rechts op het rek is de munitiekist voor het achterste kanon, de trommel die er nu opzit hoorde er niet en zodra ik erachter kwam heb ik hem eraf gehaald, en het juiste onderdeel erop gezet.


Tot zover mijn intropost, mijn excuses voor de wat vage foto's, mijn camera is niet goed meer en ik gebruik nu mijn telefoon om foto's te nemen... :|


Danny

_________________
Now the gate has been unlatched, headstones pushed aside; corpses shift and offer room, a fate you must abide!

photo 486741photo 488472


Omhoog
  Profiel
Antwoord met een citaat
BerichtGeplaatst: do 11 nov, 2010 0:49 am
Offline
Brouwer
Avatar gebruiker

Geregistreerd: ma 22 jan, 2007 17:49 pm
Berichten: 152
Woonplaats: Hoogeveen
Hee Leuk!! Nog een Japaneus :mrgreen:

Gaaf ding dit, Ik volg je!

_________________
Let all the fear inside you drown
Tear out the blade and lay it down
Save sorrow for the souls in doubt
Bleed every care out

Come to the Dark Side... We have cookies


Omhoog
  Profiel
Antwoord met een citaat
BerichtGeplaatst: do 11 nov, 2010 6:23 am
Offline
Admin
Admin
Avatar gebruiker

Geregistreerd: di 20 sep, 2005 20:50 pm
Berichten: 10410
Woonplaats: Installation 05
Tja, het was mijn eerste Japanner die ik had gekocht, dus leek het me logisch dat het ook de eerste was die ik ging maken.

Maar we zijn weer wat verder...
Zoals ik al eerder zei heeft deze kit een aantal basis onderdelen die ook op de J1N1-S zaten, zo ook bij de motorgondels. De J1N1-S had oorspronkelijk collectieve uitlaten, en daar zijn dus ook voorzieningen voor:
Afbeelding
De 'goten' zijn uitsparingen waar de uitlaten doorheen liepen, maar omdat mijn Gekko individuele uitlaatjes krijgt heb ik die goten niet nodig...
En dus:
Afbeelding
Afdekken die handel! :mrgreen:
En dat ziet er zo uit:
Afbeelding

En dit zijn de geplande auspufs.
Afbeelding
Best lollig zo...

En as laatste een plaatje van een dryfit van de vleugels op de romp:
Afbeelding
En ik krijg het weer voor elkaar dat ik bij een Tamiya kit plamuur nodig ga hebben bij de vleugelwortels... :?

Tot zover deze update, bij de volgende update zal ik waarschijnlijk de cockpit hebben voorzien van een kleurtje...


Danny

_________________
Now the gate has been unlatched, headstones pushed aside; corpses shift and offer room, a fate you must abide!

photo 486741photo 488472


Omhoog
  Profiel
Antwoord met een citaat
BerichtGeplaatst: do 11 nov, 2010 8:16 am
Offline
Brouwer

Geregistreerd: za 28 jul, 2007 14:40 pm
Berichten: 5238
Citaat:
Ik volg je!


:lol:

_________________
LEKKER VOOR MEZELF BOUWEN


Omhoog
  Profiel
Antwoord met een citaat
BerichtGeplaatst: do 11 nov, 2010 13:38 pm
Offline
Brouwer
Avatar gebruiker

Geregistreerd: di 28 aug, 2007 22:27 pm
Berichten: 16749
Woonplaats: Hurdegaryp
Alweer wat nieuws? Hoe staat het met je Ju390?

René
(veel plezier allen zondag bij Bierma)

_________________
O.a. bezig met: Al mijn bouwverslagen mooi gebundeld ; Het grote Apache topic ; Smer 1:40 Fokker S-12 (PH-NDC) ; Sikorsky R-4; Wright Flyer


Omhoog
  Profiel
Antwoord met een citaat
BerichtGeplaatst: do 11 nov, 2010 16:18 pm
Offline
Brouwer
Avatar gebruiker

Geregistreerd: ma 30 aug, 2010 15:29 pm
Berichten: 369
Woonplaats: veenendaal
Gaaf man zo'n Jap :P
:brouw: ze

_________________
The only easy day, was yesterday
Eurofighter typhoon 1/48 (revell)
Bae Hawk t.1 Red arrows (1/32 revell)
http://www.modelbrouwers.nl/phpBB3/viewtopic.php?f=1&t=32588


Omhoog
  Profiel
Antwoord met een citaat
BerichtGeplaatst: do 11 nov, 2010 16:23 pm
Offline
Admin
Admin
Avatar gebruiker

Geregistreerd: di 20 sep, 2005 20:50 pm
Berichten: 10410
Woonplaats: Installation 05
tsjopper bob schreef:
Alweer wat nieuws? Hoe staat het met je Ju390?

René
(veel plezier allen zondag bij Bierma)


De Junkers gaat op het ogenblik erg langzaam... de plannen zitten in m'n hoofd, maar het uitvoeren wilt niet erg lukken...


Danny

_________________
Now the gate has been unlatched, headstones pushed aside; corpses shift and offer room, a fate you must abide!

photo 486741photo 488472


Omhoog
  Profiel
Antwoord met een citaat
BerichtGeplaatst: do 11 nov, 2010 18:42 pm
Offline
Brouwer
Avatar gebruiker

Geregistreerd: za 17 mei, 2008 19:08 pm
Berichten: 764
Woonplaats: Naaldwijk
wow. dit is wel een imposant vliegtuig vindt ik!
erg mooi ding.
succes ermee!


Omhoog
  Profiel
Antwoord met een citaat
BerichtGeplaatst: do 18 nov, 2010 23:40 pm
Offline
Admin
Admin
Avatar gebruiker

Geregistreerd: di 20 sep, 2005 20:50 pm
Berichten: 10410
Woonplaats: Installation 05
Zo, daar waren we dan weer maar weer....
De Gekko is weer zodanig gevorderd dat ik vond dat het tijd was om jullie te doen verbazen met mijn kunsten! :mrgreen:

Dus, jetzt geht loss!!
Het begon op de meeting van Bierma, wat een ideale gelegenheid was om wat vooruitgang te boeken met deze kist.
Laat ik beginnen bij het begin:

Sommigen van jullie hebben me wellicht een raar kleurtje zien mengen bij Bouwma's Biermeeting (ofzoiets... :mrgreen: )
In plaats gewoon RLM grey te gebruiken hebben die Japanse mutsen weer wat vaags bedacht...
DIT:
Afbeelding
Ut gekke kleurtje heb ook nog een naam, en dat is 'Chitake'....oh...wacht....dat zijn paddestoelen......
Ik weet het weer, deze kleur gaat door het leven met de naam 'Aotake' (wat tevens ook een soort nagerecht is... :shock: )
Afbeelding
Rare jonges, die Japanners...

Maar voor we dit kleurtje konden sproeien moest er eerst een laagje Flat Aluminimum (Tamiya XF-16) over het één en ander aangebracht worden:
Afbeelding

Toen dat droog was (en Tamiya verf droogt behoorlijk snel) kon de boel afgeplakt worden.
Toen ik de delen die Alu moesten blijven had afgeplakt kon de Aotake er overheen.

Het resultaat was niet verkeerd:
Afbeelding
Afbeelding

Nu ziet het er wel lollig uit, maar de boel lijkt wel erg 2D nu...
Daarom hebben we de boel maar een beetje bewerkt met een wash:
Afbeelding
Afbeelding

De cockpitvloer is ook zo goed als af, en om eerlijk te zijn ben ik er best trots op.
Afbeelding

En als laatste wat plaatjes van cockpitvulling:
Afbeelding
Afbeelding
De klinknagels op de stoeltjes heb ik met een cocktailprikker met Chrome Silver (Tamiya XF-11) bewerkt.
Dit heb ik gedaan door de prikker een heel klein stukje in de verf te dopen, het overschot aan verf veeg je af aan een doekje, en dan aai je als het ware over de nageltjes...
De 2 kastjes op het 'tussenschot' zijn ook een beetje bewerkt, de linker (zilvergrijze) heeft een wash van zwart gekregen, en het zwarte kastje een drybrush. Op het zwarte kastje komt nog een decal van de metertjes, maar misschien ga ik de decal verknippen zodat de kans op silvering flink afneemt.

Tot zover deze update, meer later...


Danny

_________________
Now the gate has been unlatched, headstones pushed aside; corpses shift and offer room, a fate you must abide!

photo 486741photo 488472


Omhoog
  Profiel
Antwoord met een citaat
BerichtGeplaatst: vr 19 nov, 2010 1:41 am
Offline
Brouwer
Avatar gebruiker

Geregistreerd: ma 22 jan, 2007 17:49 pm
Berichten: 152
Woonplaats: Hoogeveen
Nice :shock:
Mooi gedaan, dat interieur!
Is inderdaad een heel maf kleurtje, rare jongens die japaneuzen :lol:
je kunt die kleur trouwens ook krijgen van modelmasters onder de naam Interior Metallic Blue.
die heb ik zelf staan voor de zero en binnenkort de B6N2 Jill.
succes ermee, al lijkt dat helemaal goed te komen!

De groeten :brouw:

_________________
Let all the fear inside you drown
Tear out the blade and lay it down
Save sorrow for the souls in doubt
Bleed every care out

Come to the Dark Side... We have cookies
